Спецкабель КИПЭВ Nx2x0,60

договорная

Наимерование продукции: Спецкабель КИПЭВ Nx2x0,60

Поля отмеченные * обязательны для заполнения

ТУ 16.К99-008-2001

  • Одиночной прокладки
  • С общим экраном

Кабели симметричные для промышленного интерфейса RS-485, одиночной прокладки КИПЭВ

Назначение

  • Для одиночной стационарной прокладки
  • Для систем, работающих по стандарту RS-485

Кабели КИПЭВ допускается использовать

  • Внутри и вне помещений, при условии защиты от прямого воздействия солнечного излучения и атмосферных осадков

Массогабаритные параметры

Диаметр жил, D, ммЧисло пар в кабелях, NНаружный размер кабелей, DH, не более, ммРасчетная масса 1 км кабелей, кг
0,616,248,8
29,284,5
39,795,5
410,2112,9
512,6147,9
613,6162,7
713,6170,2
814,6194,1
916,2216,4
1017,2242,7

Минимальный срок службы

25 лет

Минимальный радиус изгиба, DH*

эксплуатация (однократно): 7×DH

монтаж: 10×DH

Диапазон температур, °С

эксплуатация: от –40 до +70

монтаж: от –10 до +50

* DH — наружный размер кабеля

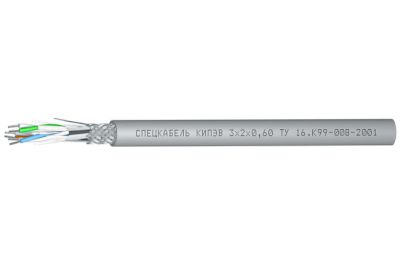

Конструкция

Количество пар

: 1-10

Диаметр

жил

: 0,6 мм (7×0,2 мм)

Жилы

: многопроволочные медные луженые

Скрутка

: парная

Изоляция

: сплошной полиэтилен

Экран

: общий из алюмолавсановой ленты с контактным проводником и оплеткой из медных луженых проволок плотностью 88-92%

Оболочка

: ПВХ серого цвета

Гарантийный срок эксплуатации

кабелей КИПЭВ

6 лет с даты ввода в эксплуатацию

но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей КИПЭВ по ГОСТ 31565 — 2012 — О1.8.2.5.4

Нераспространение горения при одиночной прокладке

Электрические параметры

Электрическое сопротивление жилы постоянному току при 20 °C, не более 10,0 Ом/100м
Асимметрия электрического сопротивления постоянному току жил в паре, не более 3 %
Волновое сопротивление на частоте 1 МГц 120 ± 12 Ом
Электрическая емкость пары, не более 42 пФ/м
Коэффициент затухания на частоте 1 МГц при 20 °C, не более 2,1 дБ/100м

Пример записи при заказе кабеля и в документации другого изделия

Спецкабель КИПЭВ 4x2x0,60 ТУ 16.К99-008-2001
